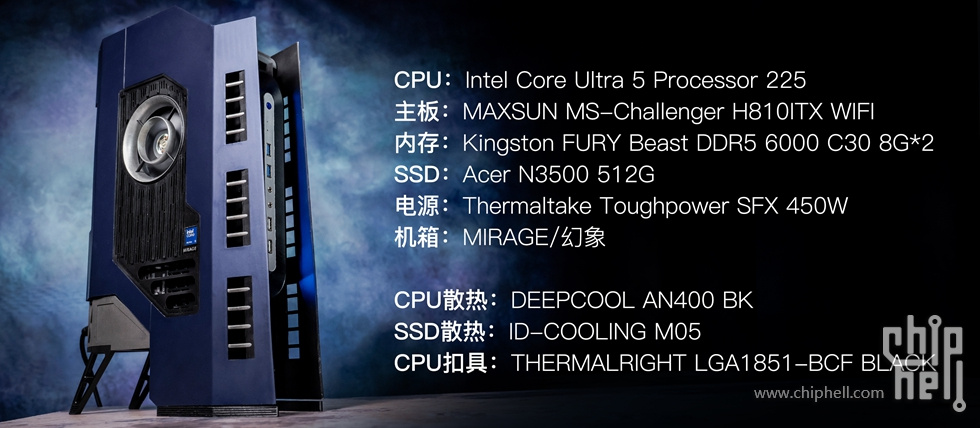

– 配置单 –
既然是一台核显的HTPC，配置上肯定要选择热度很高的神仙组合H810+U5 225。
6000 C30 8G*2的内存以及PCIE3.0 512G的SSD，对于一台看电影和综艺的电脑来说，很富裕了。
散热器在众多53mm高度的里面选了颜值最高的AN400，不知道为什么，到处都没卖的，好不容易才淘到一个……本来想用猫头鹰的L9x65，但是还是希望在高度上让出一些空间来给侧板进风口做造型。毕竟压制225并不需要多强的散热能力。
电源在一众SFX里面选了TT的钢影450W，主要看重它的30%负载停转。而且进风孔的设计也很大气。
基本上所有硬件都是本着够用就好的原则，把更多的精力放在设计上~希望能有一个好的成绩~
– 整机展示 –

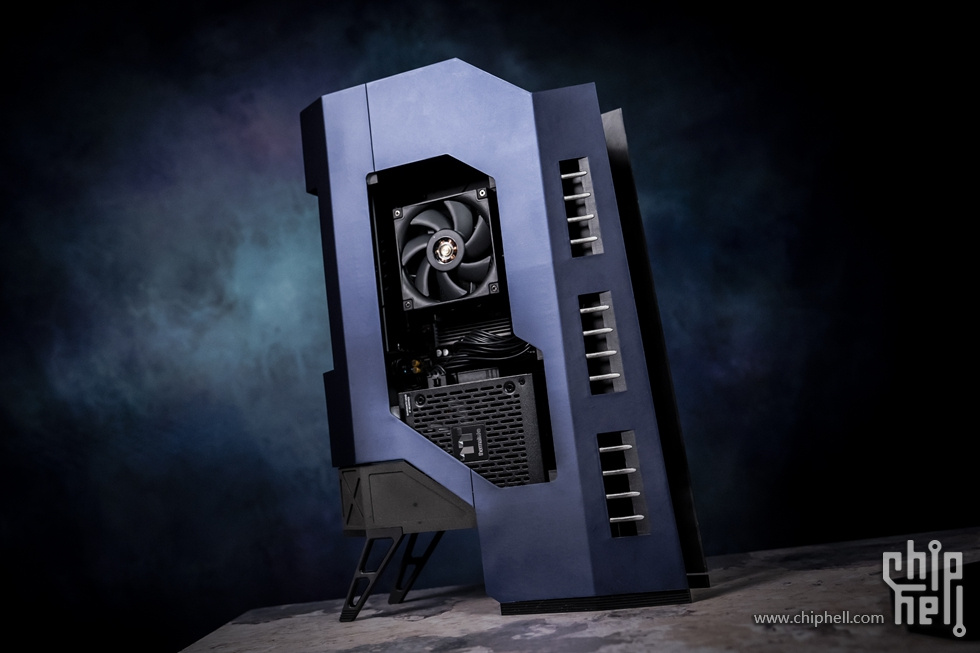

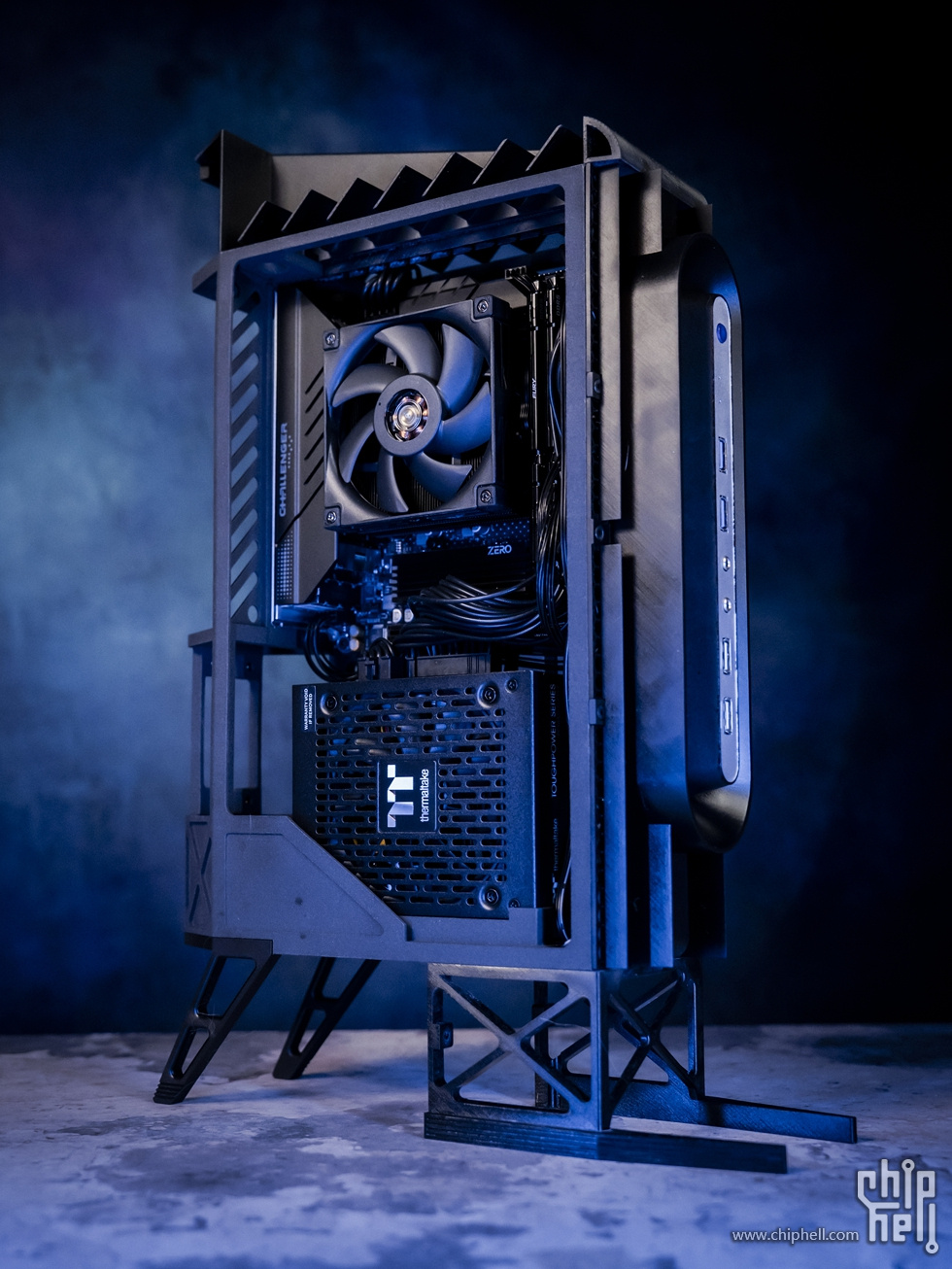

侧板安装好，这样露出内部结构其实也很好看~

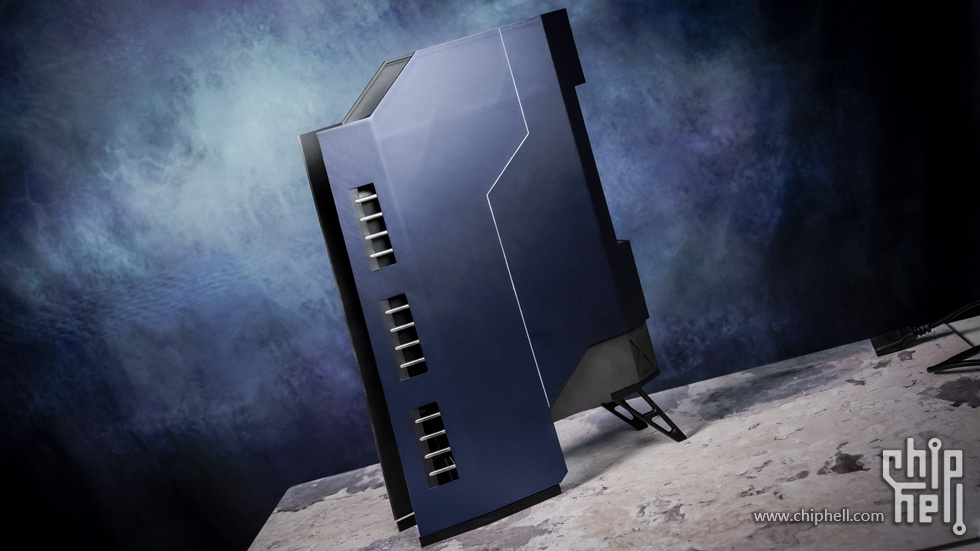

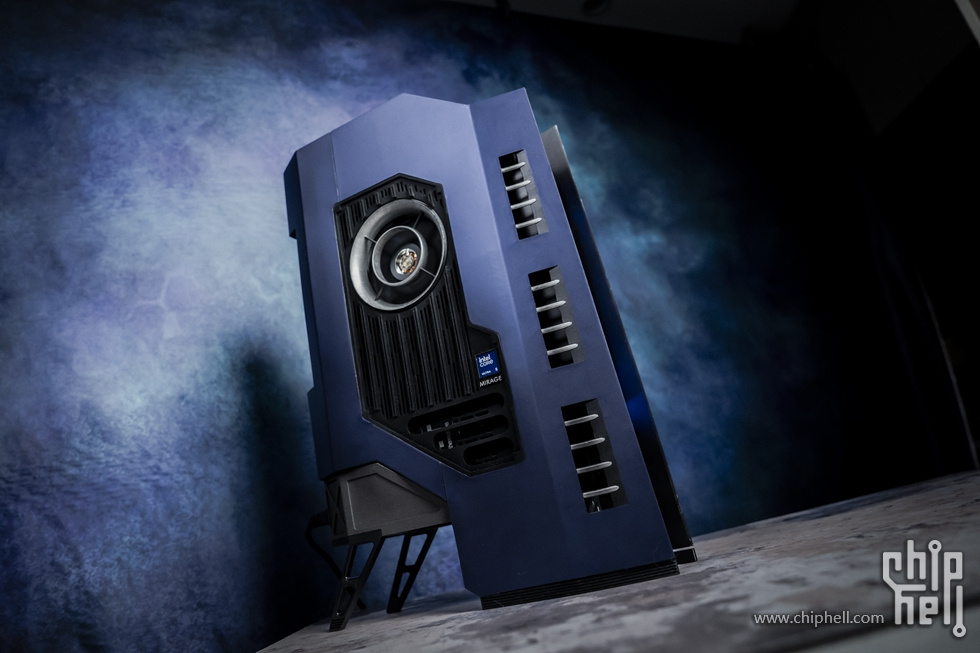

这个算是定妆照~

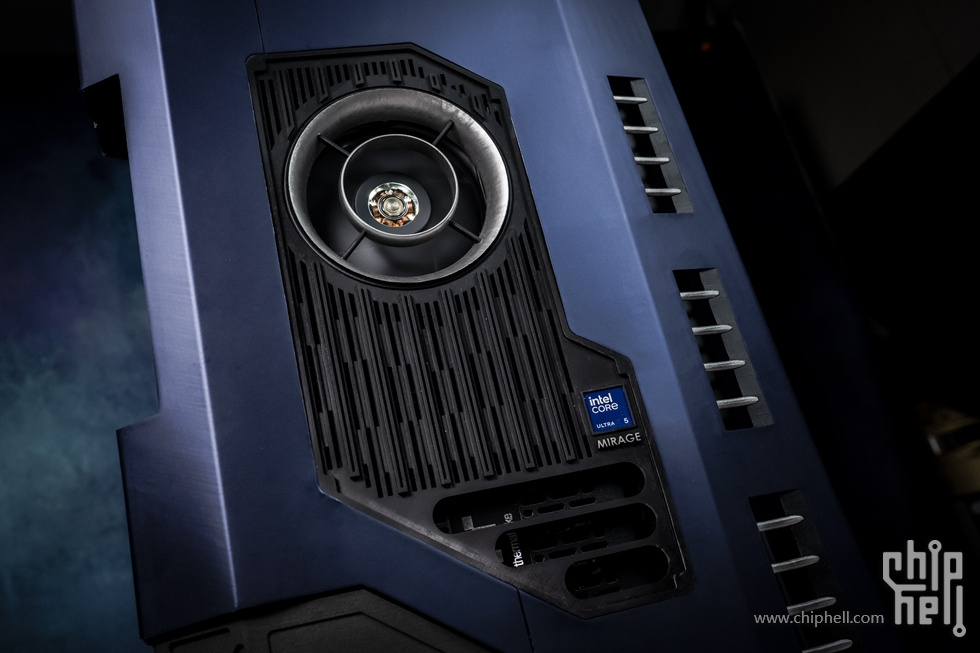

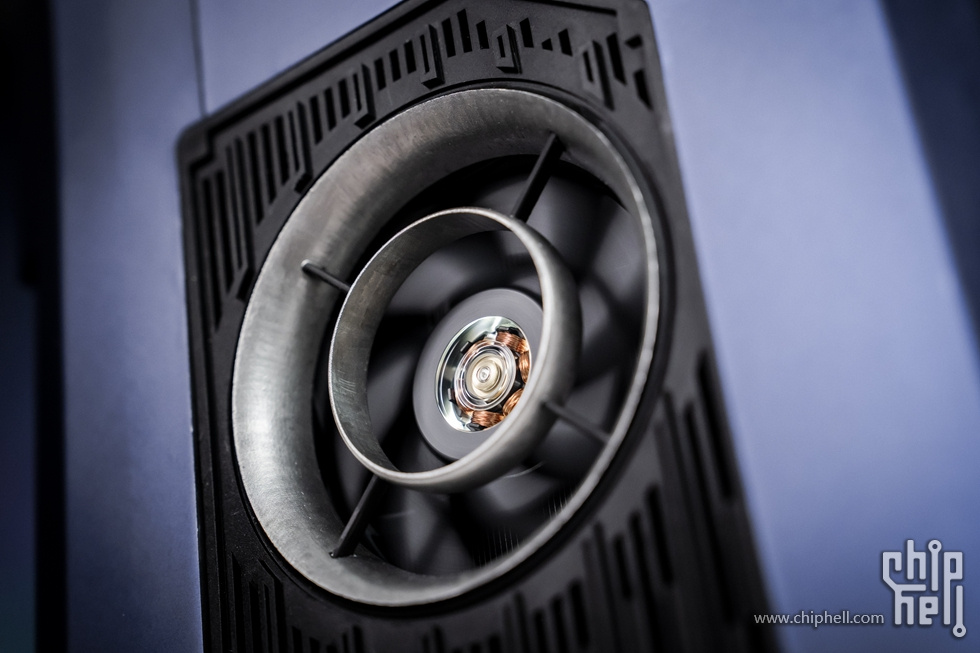

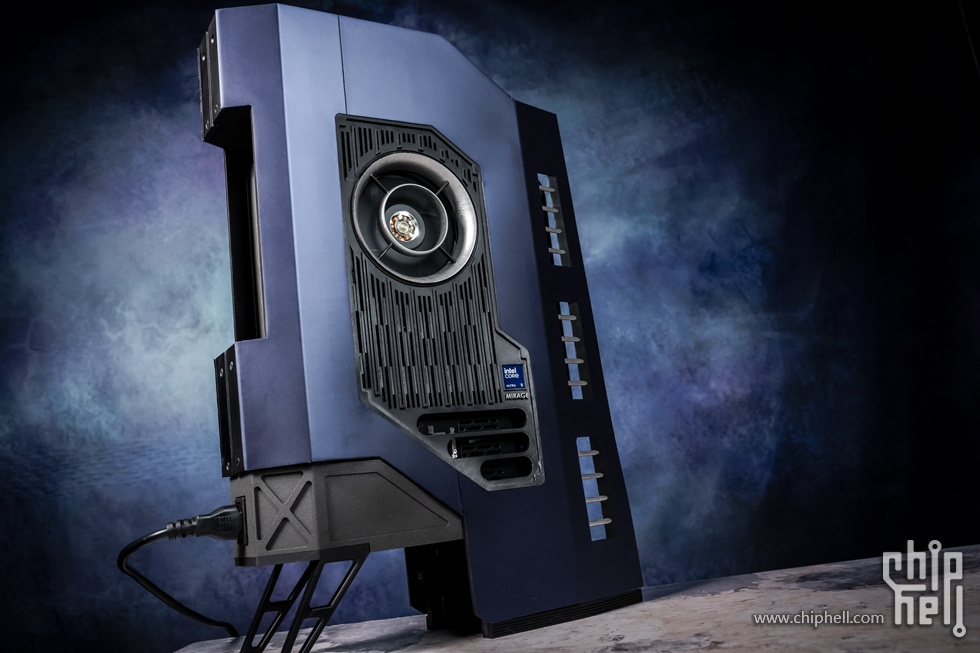

风扇进风孔的圆环设计灵感来自奔驰的空调出风口，正好能突出这个发光的轴承
另一边就素面朝天，不做任何装饰

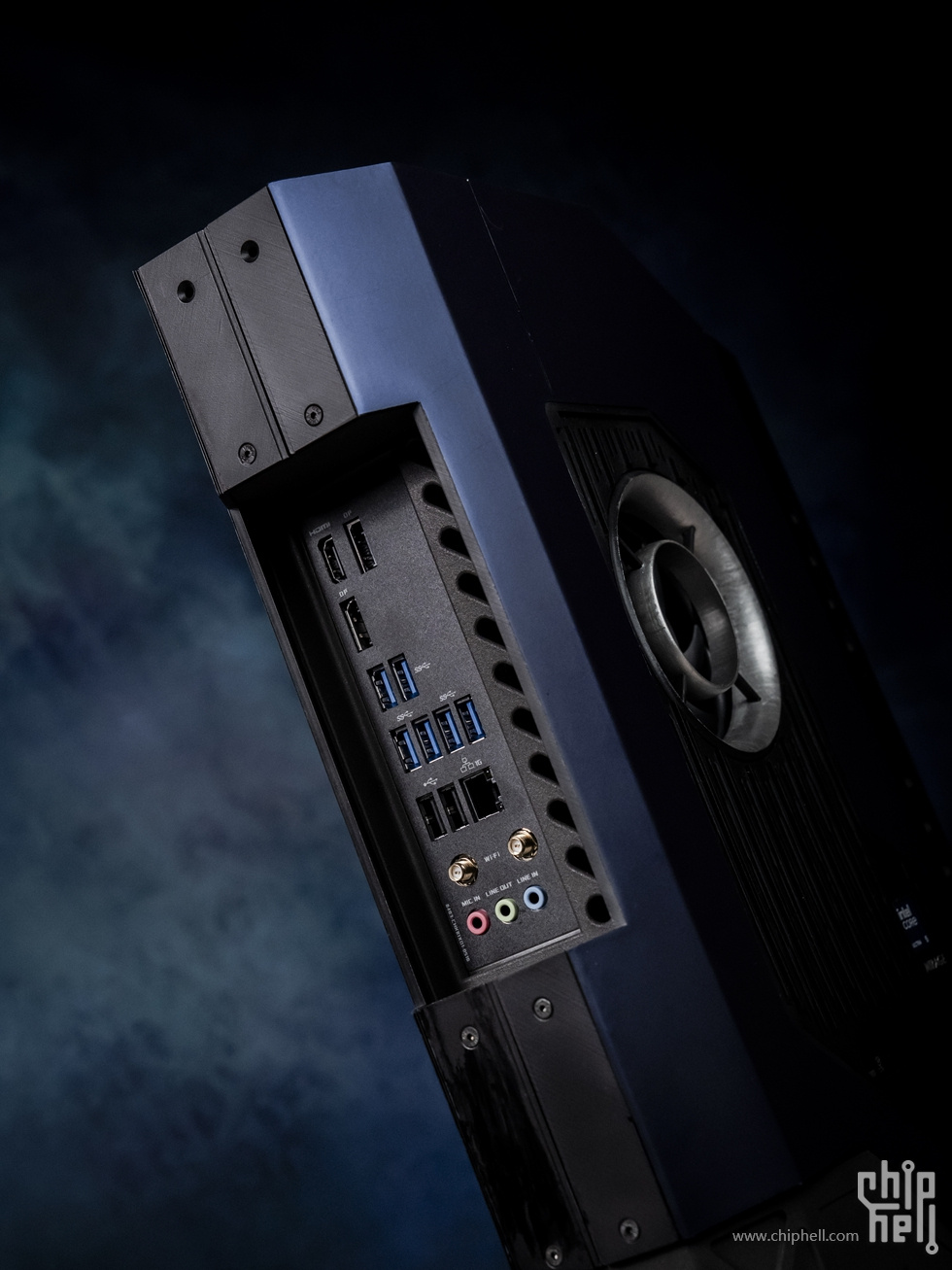

背面接口过于丰富了~顶部两个螺丝空着，因为3D打印的时候忘了装螺母了……

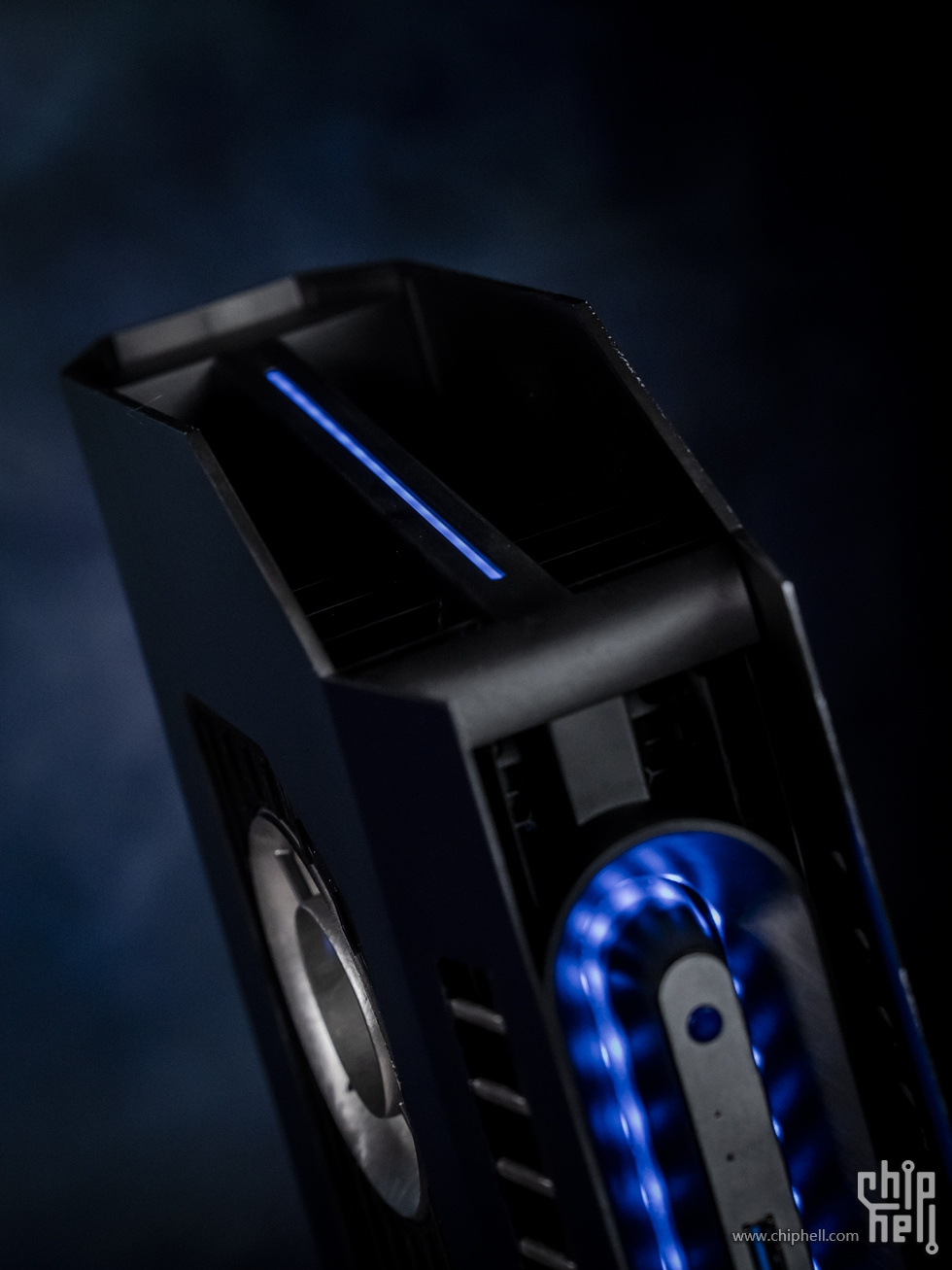

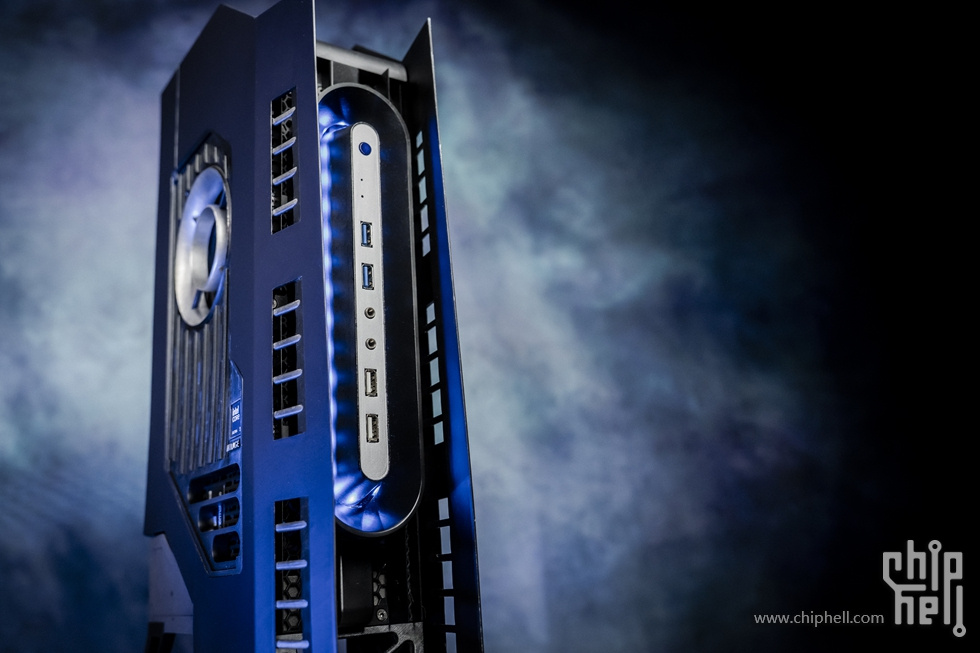

展示一下顶部和前面的光效，顶部光条很满意，前面因为空间不够，只能用这种很明显的灯珠了
侧面特意保留了一个位置，贴上Intel的标签~我记得刚开始往PCDIY的时候，特别喜欢把各个品牌的标签贴在机箱上

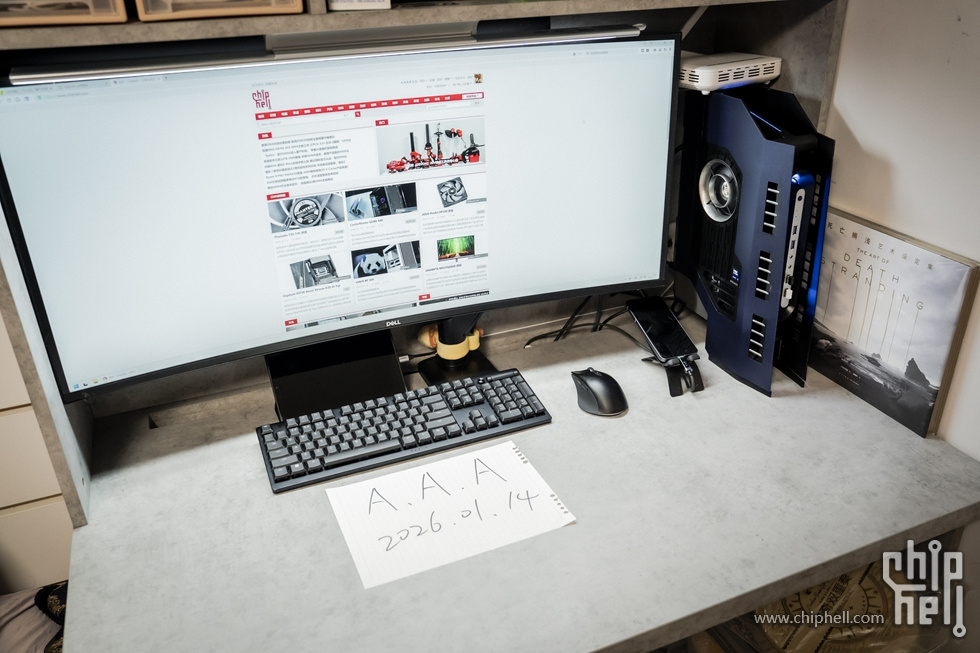

最后再放几张美照~
– 测试&其它 –

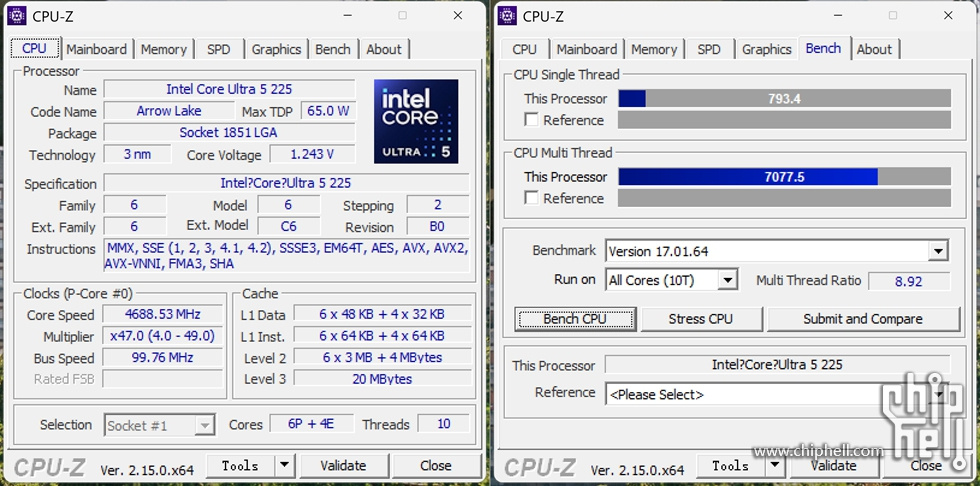

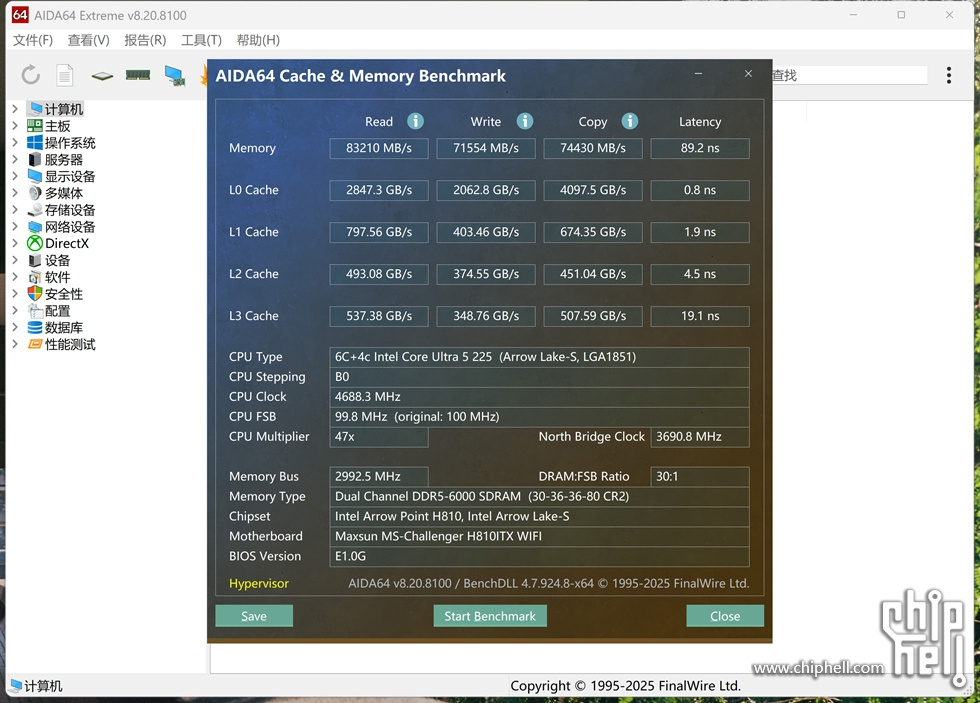

CPU和内存的跑分

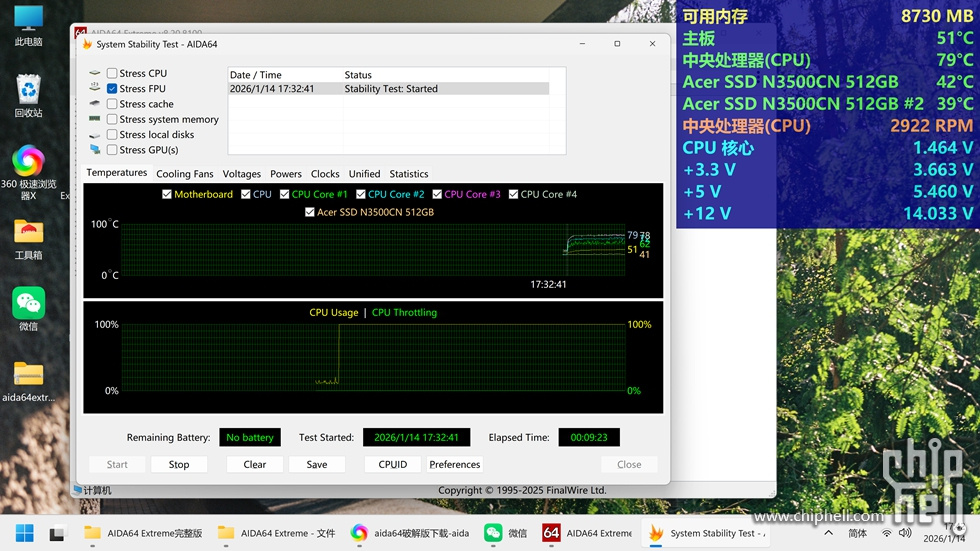

烤机测试了10分钟，室温23度，CPU恒定在80度，CPU风扇3000转，还是非常满意的~这CPU确实很凉快
2025/12/24 – 星期三
到今天为止，整个设计基本定稿了……正如之前所说，这么短的时间内也整不出什么大活儿了，不管怎样就它吧……

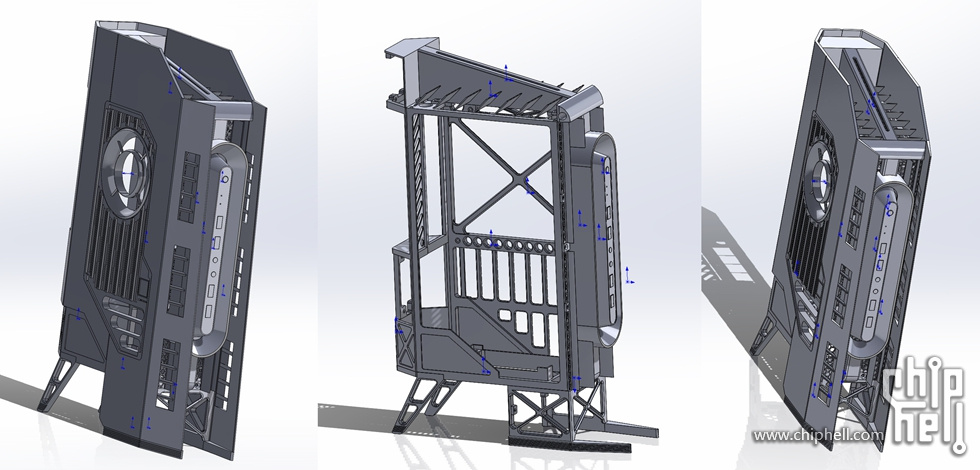

整体结构就是上主板下电源，侧面进风。底部悬空支撑起来，单纯是视觉上的考量~灵感就是五星物语里面高跟鞋的机械设定。两边侧板形成一个峡谷般的空间，这里的灵感来自PS5。于是整体就形成了窄高的造型，毕竟这回规定的是占地面积，纵向空间就让我可以拿来尽情“浪费”了~前置IO的设计来自之前外星人的R12，一直很喜欢这个设计，总算有机会复刻一把~
设计上先聊这么多吧，细节等打印出来成品再说~
2025/12/30 – 星期二

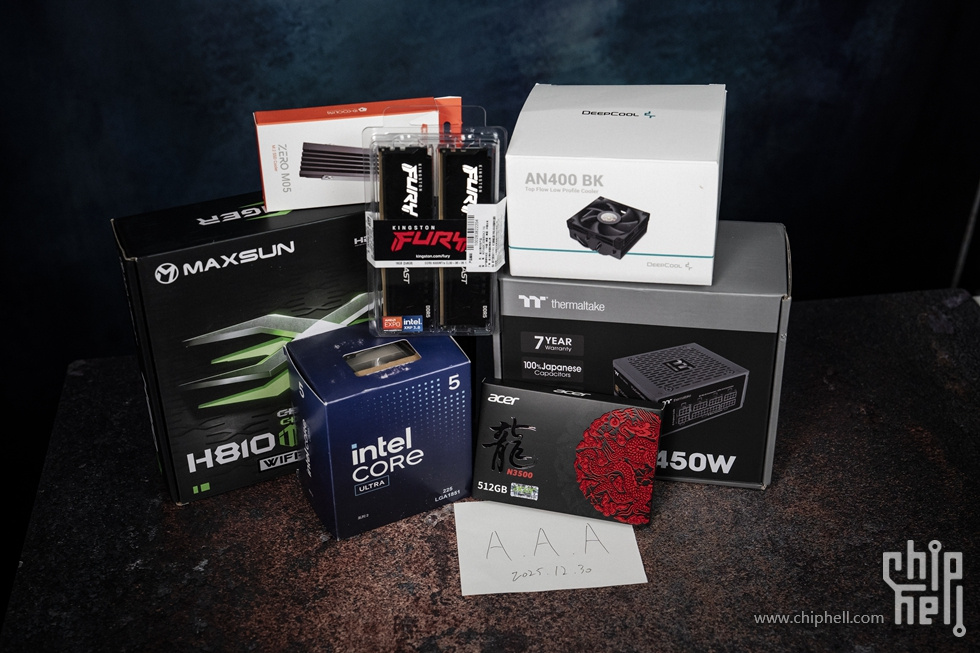

正好硬件都到齐了，趁着要给猫猫拍新年照，顺带把配件拍了~
到今天为止，整个设计基本定稿了……正如之前所说，这么短的时间内也整不出什么大活儿了，不管怎样就它吧……
整体结构就是上主板下电源，侧面进风。底部悬空支撑起来，单纯是视觉上的考量~灵感就是五星物语里面高跟鞋的机械设定。两边侧板形成一个峡谷般的空间，这里的灵感来自PS5。于是整体就形成了窄高的造型，毕竟这回规定的是占地面积，纵向空间就让我可以拿来尽情“浪费”了~前置IO的设计来自之前外星人的R12，一直很喜欢这个设计，总算有机会复刻一把~
设计上先聊这么多吧，细节等打印出来成品再说~
2025/12/30 – 星期二
正好硬件都到齐了，趁着要给猫猫拍新年照，顺带把配件拍了~
2025/12/31 – 星期三

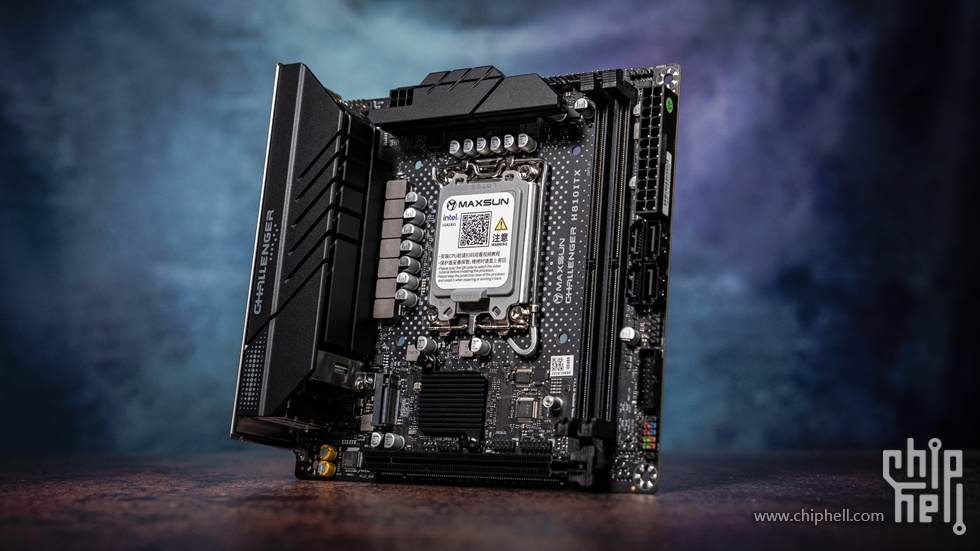

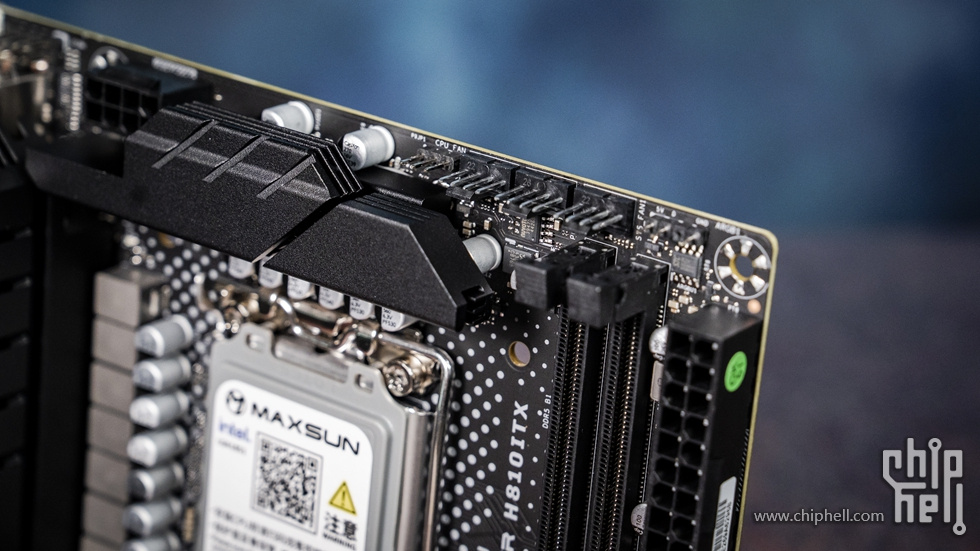

全黑的B860 ITX，可以算是性价比超高而且样子上也说得过去的选择了~
接口都排布在边缘位置，接线非常方便。
正面的M.2虽然没有配备散热片，自己买一个也没多少钱，而且可以根据自己的喜好选择各种高度和样式，反而更方便~

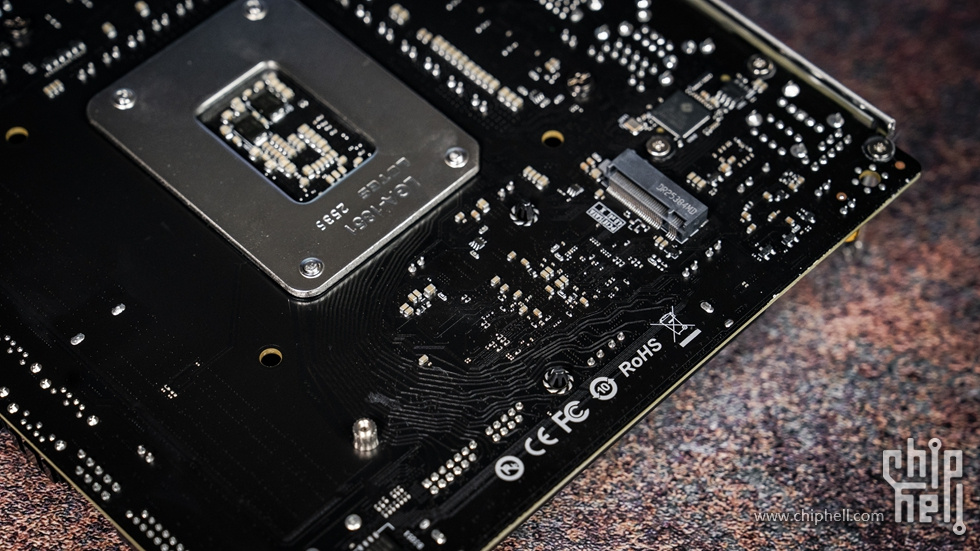

背面这个M.2基本就用不上了

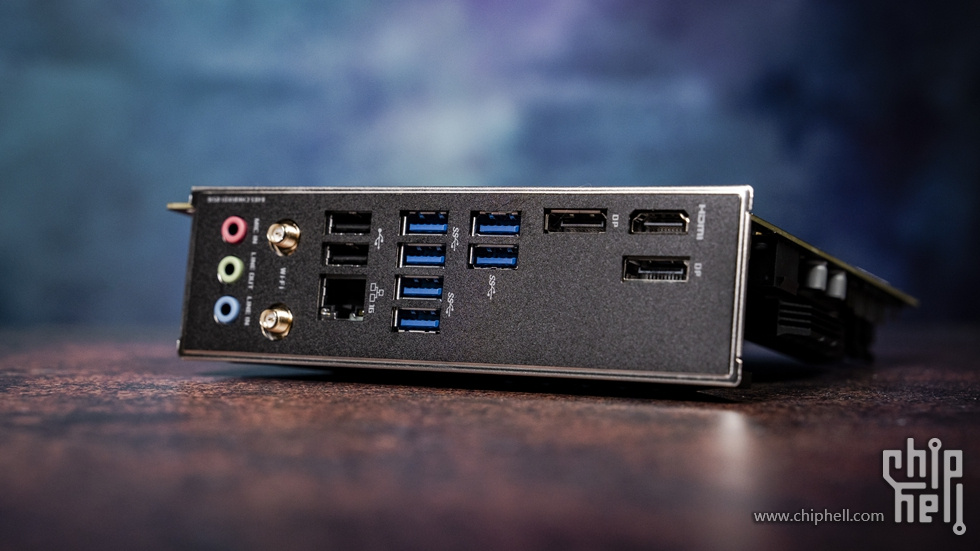

背部IO接口给了超多的USB-A接口，非常实用。没有TYPE-C，不过反正我也没有C口的设备。

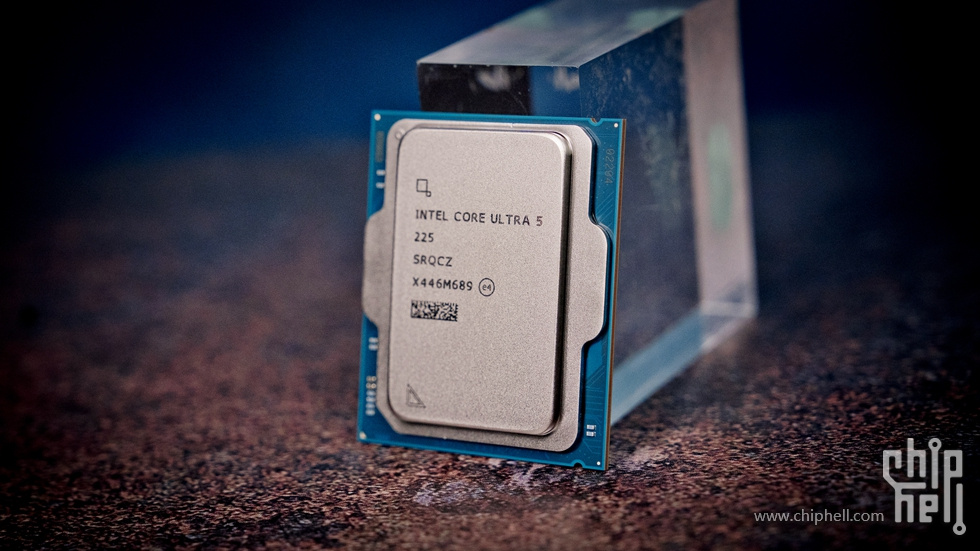

U5 225这个CPU作为看视频、刷网页的HTPC来说绰绰有余~

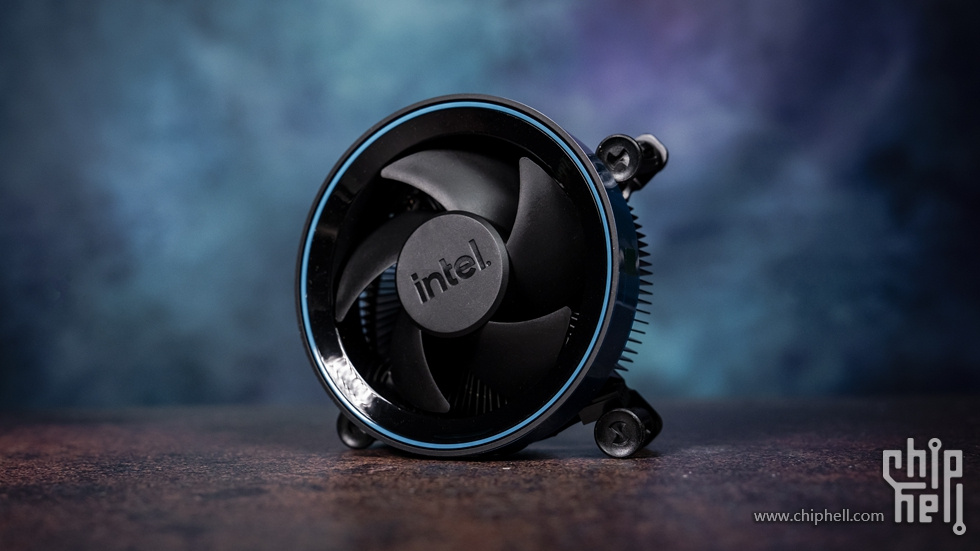

很久没买盒装CPU了，都忘了会自带散热器……不过现在这代散热器真好看啊，我都有点想把AN400给退了……

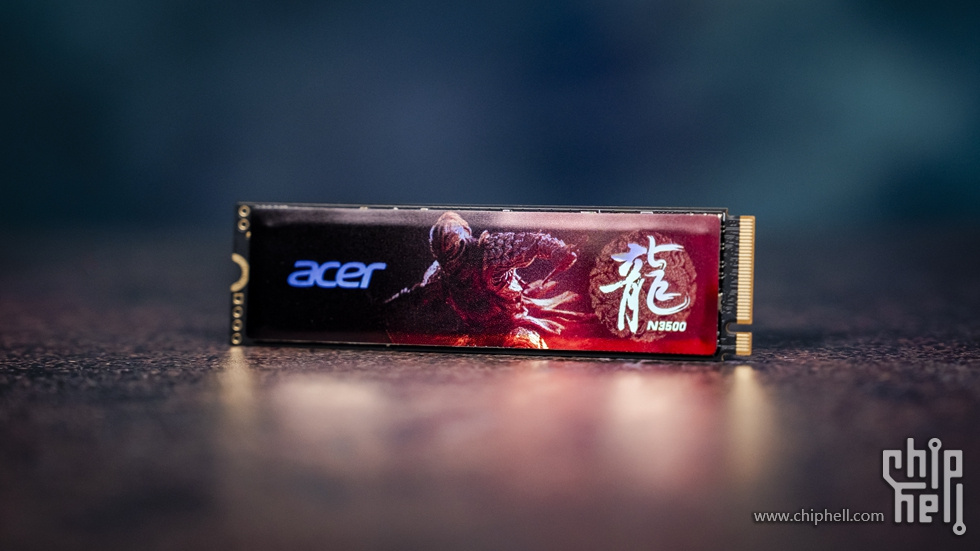

硬盘选了PCIE 3.0的512G，毕竟现在存储芯片都贵，HTPC也没必要太高规格，还是本着能用就行~

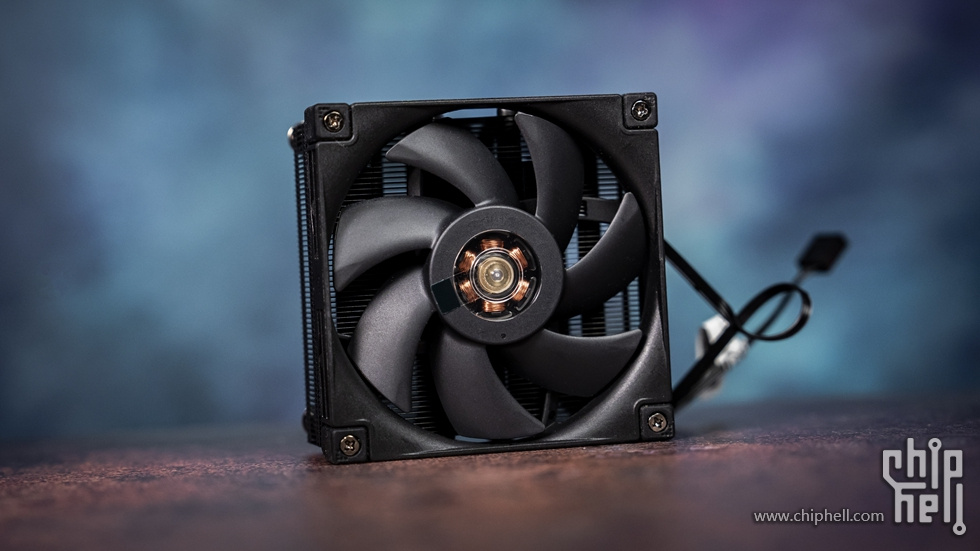

选这个散热器主要是为了这个风扇~九州风神这个系列的风扇真的很帅

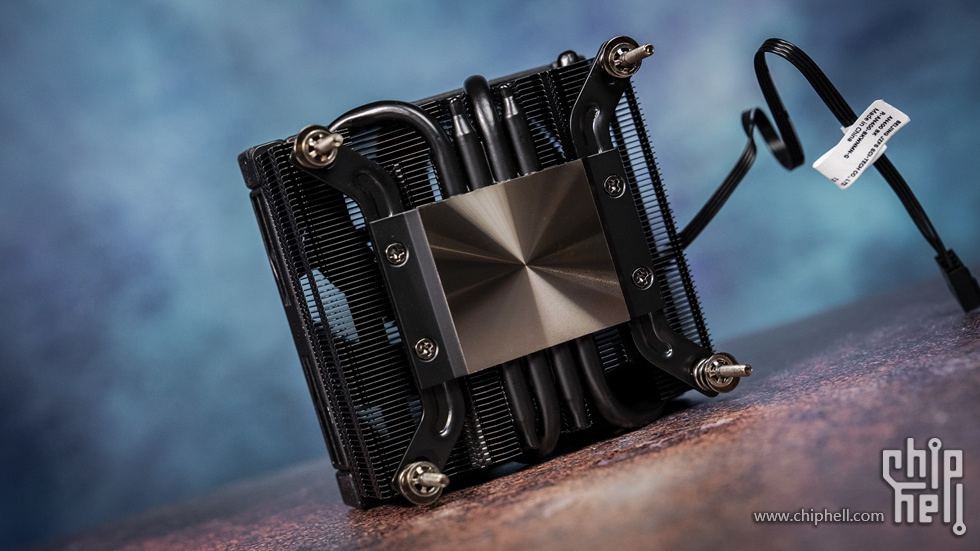

4热管的排布，鳍片也很精致

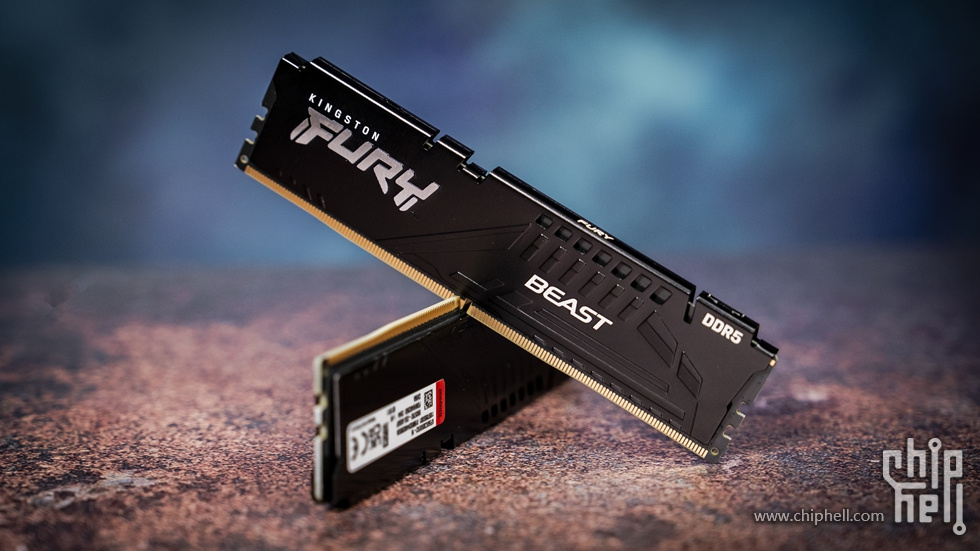

两根8G内存组成双通道，其实作为HTPC来说单根应该也够用了，不过总觉得插一根有点别扭……索性就一套16G吧，还能多用几年~

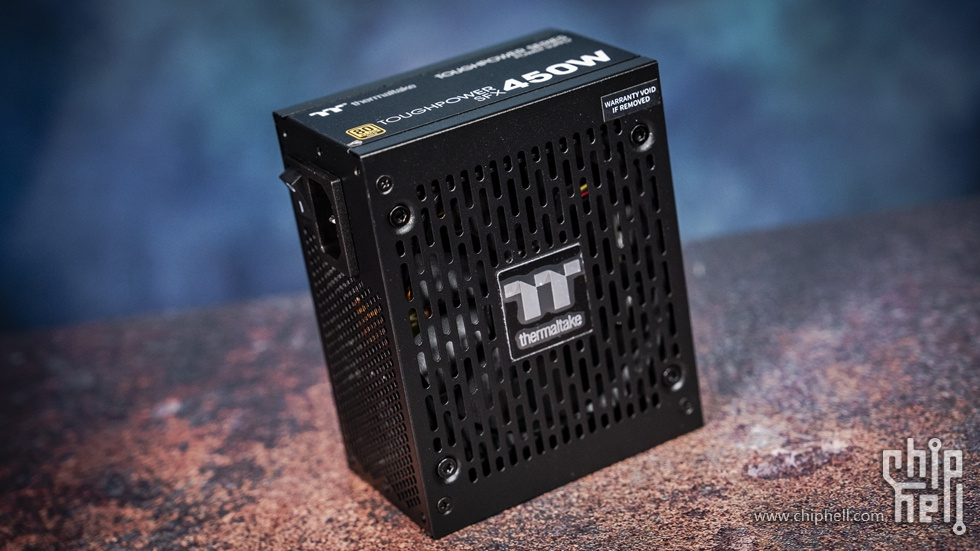

因为是核显平台，电源基本随便挑。看来看去就TT这款开孔最好看，而且30%负载停转。

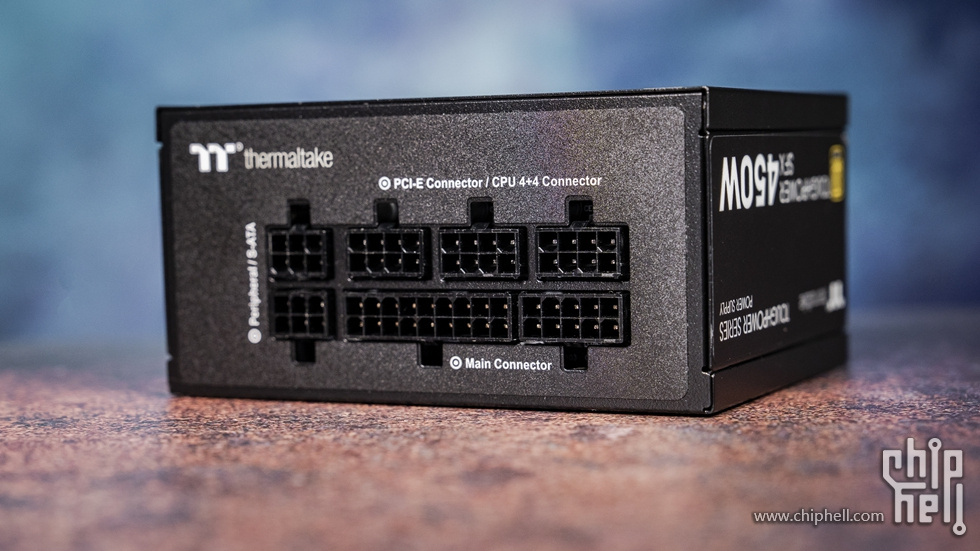

接口也是中规中矩。450W这个平台下面也用不上那个奇葩的16pin。
2026/01/04 – 星期日

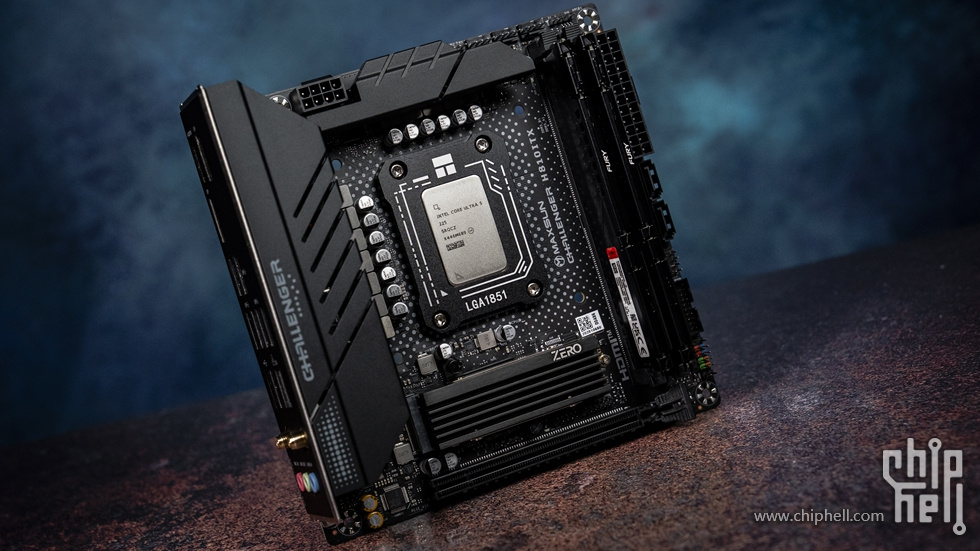

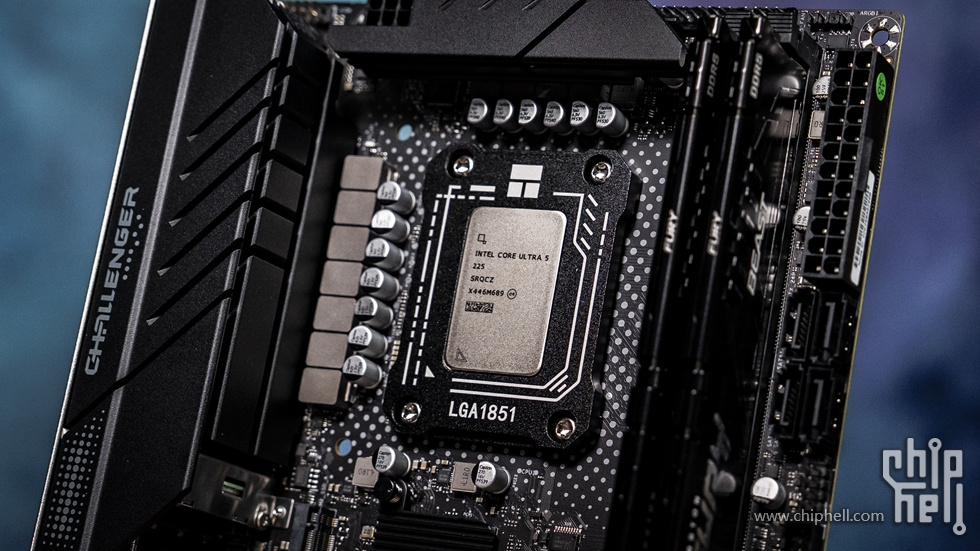

趁着等3D打印零件的时间，先把主板部分都组装起来。CPU防弯扣具是最近几年装机必不可少的，倒不是真的用来防弯，而是挡住溢出的硅脂~

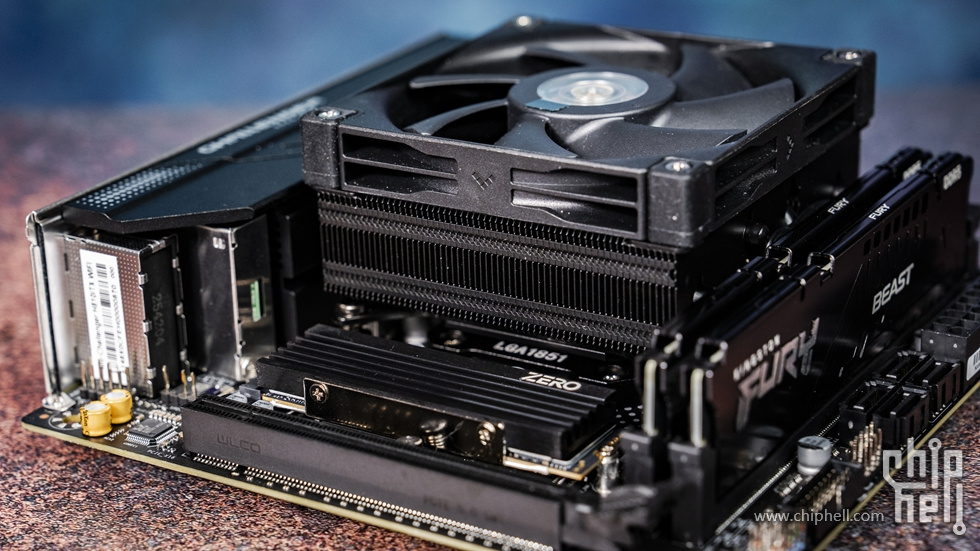

SSD和内存也都装上了，全黑配色~
作为一台核显小主机，完全可以把所有东西都组好，然后拿着主板往机箱里一放，就完事儿了~超级方便~

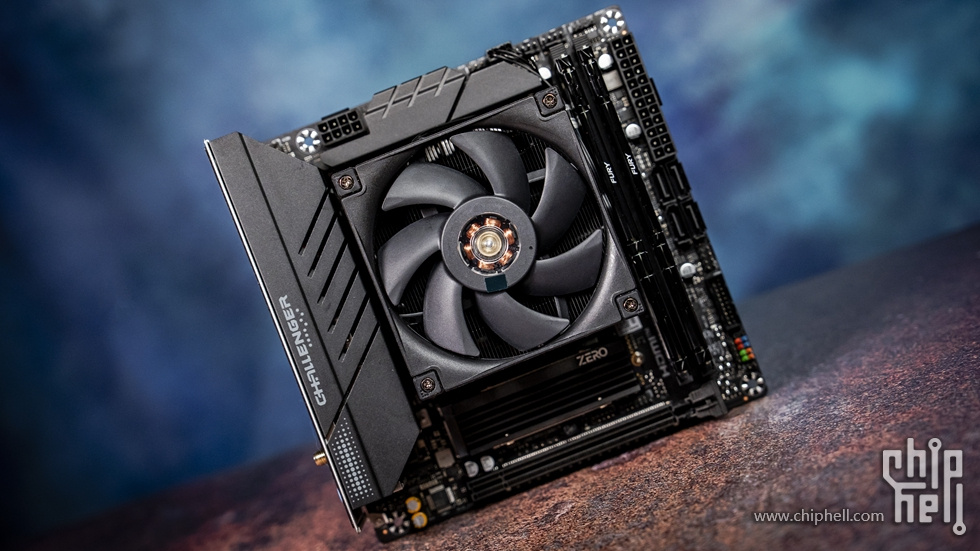

下压散热器装的时候尽量让鳍片的出风孔竖直摆放，防止两侧的IO和内存挡风，这样温度更好一些~
2026/01/14 – 星期三

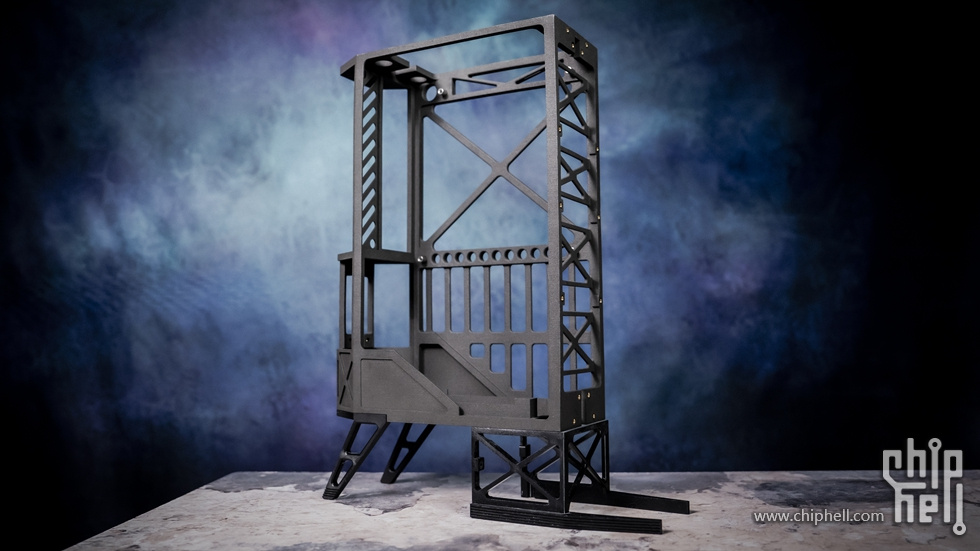

3D打印的东西终于都到齐了，先把骨架组装起来

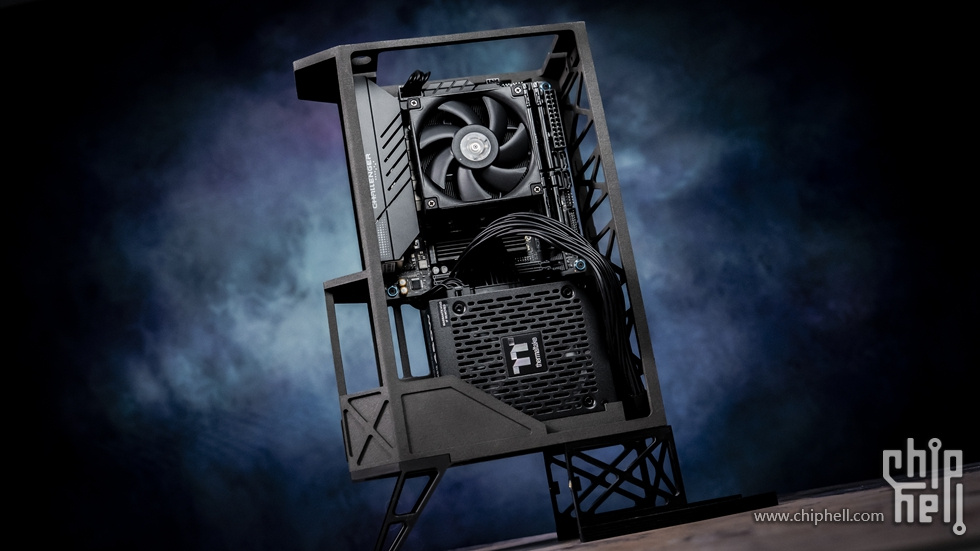

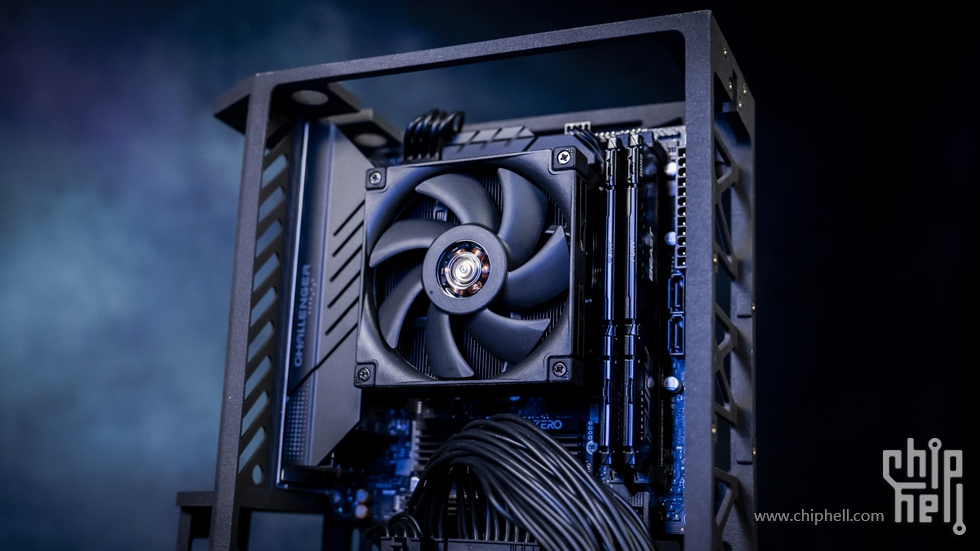

主板和电源直接上机，这种核显机器装起来真方便
九州风神这个风扇将会是侧面的点睛之笔

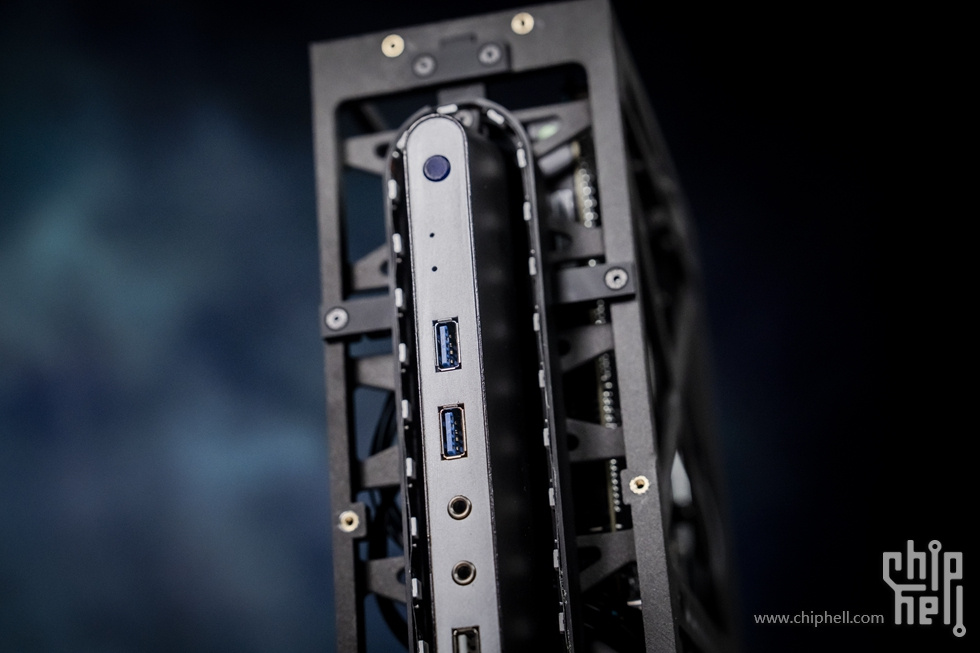

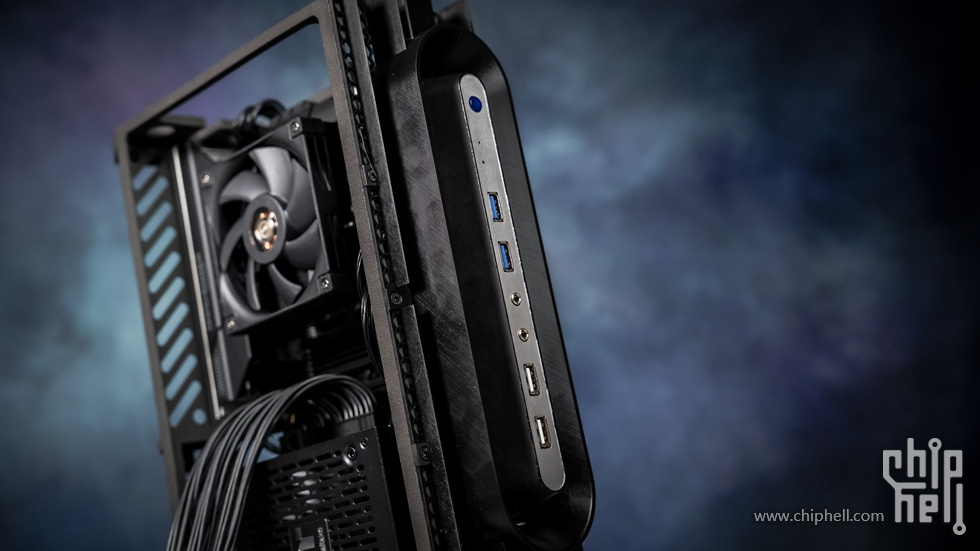

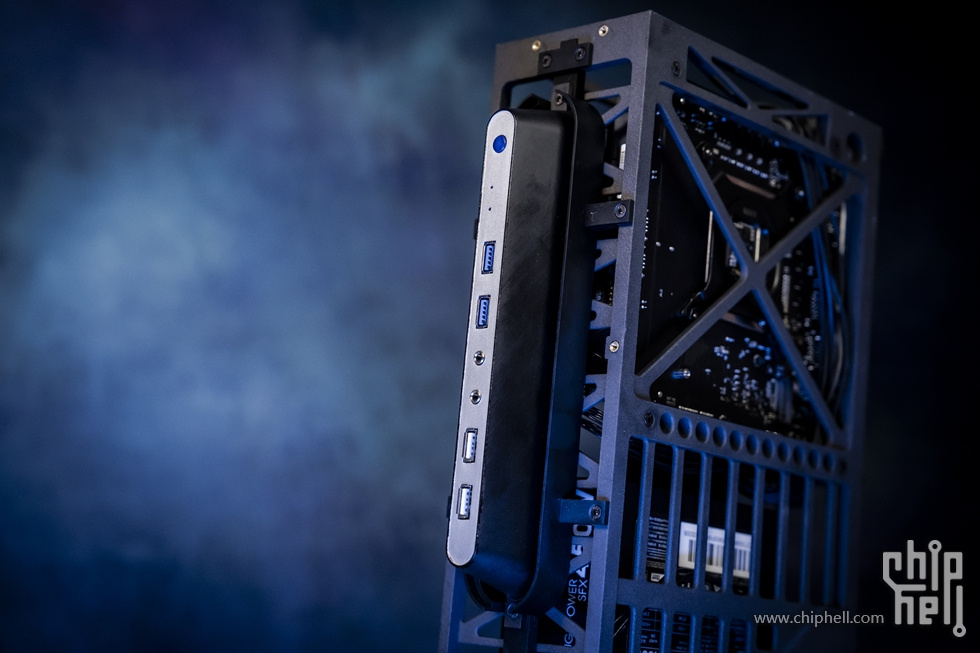

前置IO先装上，这回4个USB接口肯定够用了
围绕IO接口粘上一圈LED灯，因为空间有限，只能用这种灯珠比较明显的款式了

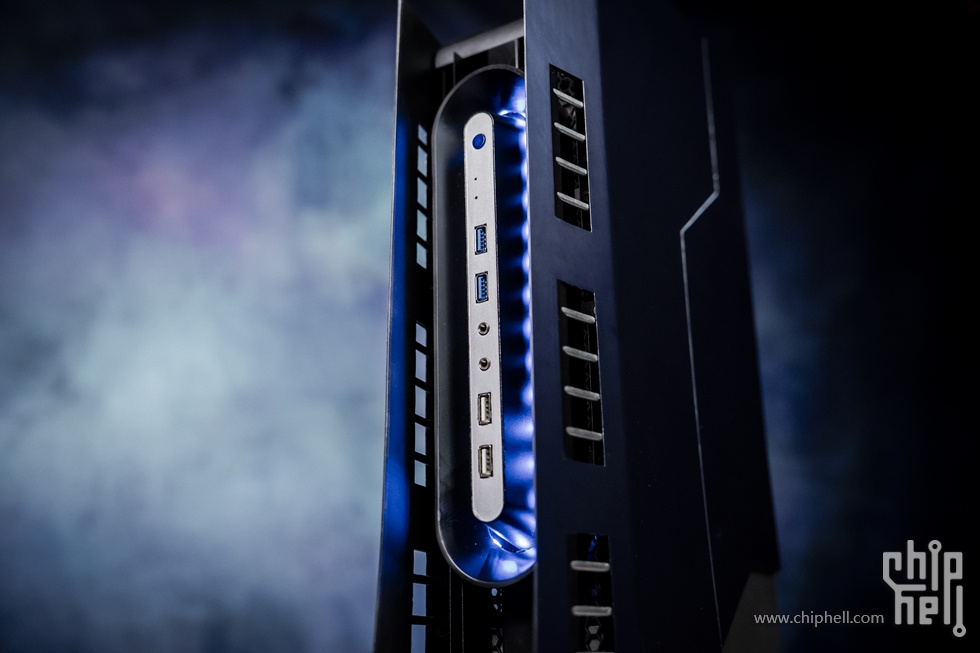

再装上一个装饰壳，完成前置IO最终的样式

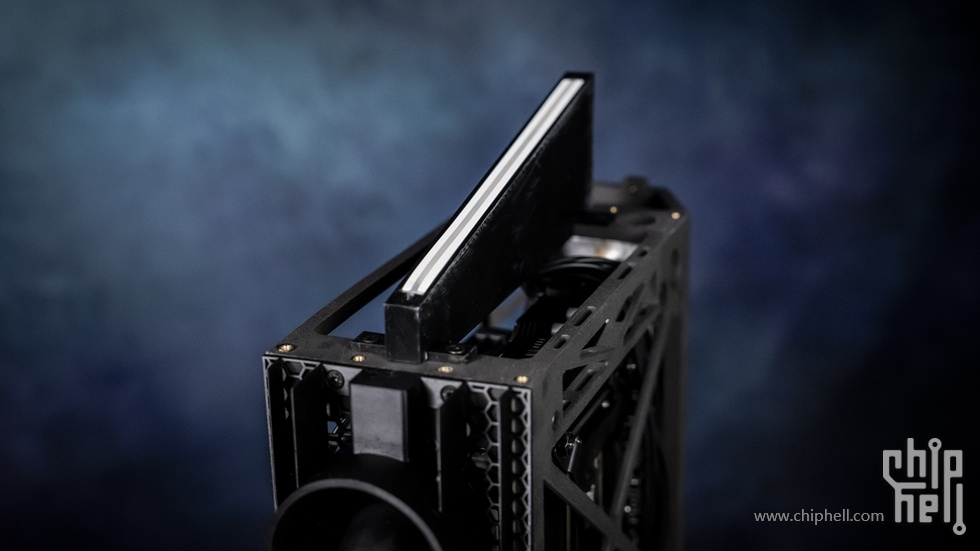

顶部也安排了条形的灯带，这个是均匀发光的样式
